PSPICE WINDOWS



1. Tujuan kembali

- mengetahui apa itu PSPICE Windows

- mengetahui cara kerja PSPICE Windows



2. Alat dan Bahan kembali

   alat
  • Resistor, berfungsi sebagai pembagi, pembatas dan pengatur arus dalam suatu rangakaian.


Resistor 1k Ohm
Resistor berfungsi untuk menghambat arus dalam rangkaian listrik.

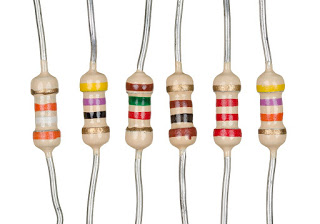

Cara menghitung nilai resistansi resistor dengan gelang warna :
1. Masukan angka langsung dari kode warna gelang pertama.
2. Masukan angka langsung dari kode warna gelang kedua.
3. Masukan angka langsung dari kode warna gelang ketiga.
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.



  • Transistor, berfungsi sebagai penguat, seabagai sirkuit pemutus dan penyambung arus, stabilitas tegangan, dan modulasi sinyal


  • Ground, berfungsi sebagai penghantar arus listriklangsung ke bumi


  • Kapasitor, berfungsi sebagai tempat penyimpangan arus dan tegangan



  • Batterai, berfungsi sebagai sumber arus DC


3. Dasar Teori kembali

   4.13 Jendela PSPICE

   Konfigurasi Tegangan Pembagi

Pada Gambar 4.69. Tegangan kolektor-ke-emitor adalah 13,76 V - 1,259 V = 12,5 V

nilai I :
Vth = Vcc x R2/R1+R2
Vth = 22 x 39k/39k+42.9k
Vth = 2

Karena jaringan pembagi tegangan adalah jaringan yang memliki sensitivitas rendah terhadap perubahan beta,maka kita kembali ke transistor dan mengganti beta menjadi 140. maka diubah tegangannya menjadi 13,69 di kolektor dan 1,266 di emittor. maka The collector-to-emitter voltage is 13.69 V - 1.266 V = 12.4 V.




Konfigurasi fixed bias pada gambar 4.71  adalah dari contoh 4.1 untuk memungkinkan perbandingan hasil beta diatur ke 50 menggunakan prosedur. disini saya menggunakan VIEWPOINT untuk membaca tegangan kolektor ke emitor dan memungkinkan tampilan arus bias. Konfigurasi fixed bias sangat sensitif terhadap beta.


4. Percobaan kembali


gambar 4.69 : Menerapkan PSpice Windows ke file
konfigurasi pembagi tegangan
dari Contoh 4.7.


gambar 4.70 : Tanggapan
diperoleh setelah mengubah beta
dari 140 menjadi 255,9
untuk jaringan Gambar 4.69.


gambar 4.71 : Konfigurasi bias tetap
dengan beta 50.


gambar 4. 72 : Jaringan dari Gambar 4.71
dengan beta 255.9.



    a. Prosedur Percobaan
        - Baca buku pegangan
        - Ambil Bagian penting
        - Masukkan ke blog
        - Atur sebagus mungkin

    b. Prinsip Kerja
       tegangan akan mengalir dari baterai diode dan kapasitor dan kemudian ke ground

5. Video kembali





6. Link Download kembali

a. Download datasheet
Download datasheet transistor 2N2222 >>  download
Download Resistor Datasheet >> download

b. download rangkaian
Download File Rangkaian >>  download

c. Download ebook
Download Buku Elektronika >> download

d. Download video
Download Video >> download

EXAMPLE : 3

1.    1.  Jika arah arus konvensional memasuki sisi simbol itu dengan kurva internal yang mewakili skala                meteran maka hasil yg diperoleh untuk IPROBE adalah….

    Positif

2.    2. Jaringan yang memiliki sensitivitas rendah terhadap perubahan beta adalah….

   Jaringan pembagi tegangan


 PROBLEM : 3

1.       1. Konfigurasi yg menunjukkan sensitifitas yg rendah terhadap perubahan nilai  adalah….

     Konfigurasi Pembagi Tegangan

2.       2. Konfigurasi yg sangat sensitif terhadap perubahan nilai  adalah….

     Konfigurasi Bias


 PILIHAN GANDA 3

1.       1. Tools yang digunakan untuk membaca tegangan collector-to-emitter adalah….

a.       Terminals Mode

b.      Device Pins

c.       Viewpoint

d.      Component

            Jawaban : c. VIEWPOINT

 2.      2.  Nilai default dari ẞ (beta) adalah….

a.       255,9

b.      260

c.       200

d.      250

Jawaban : a. 255,9
