SOAL 7.6
1. Tujuan [kembali]
- Mengetahui diagram blog,rangkaian dalam, dan tabel kebenaran dari IC 74138 Decoder
- Dapat membuat rangkaian dalam pada proteus
2. Alat dan Bahan [kembali]
IC 74LS138
1. Designed specifically for high speed: Memory decoders Data transmission systems
2. DM74LS138 3-to-8-line decoders incorporates 3 enable inputs to simplify cascading and/ordata reception
3. DM74LS139 contains two fully independent 2-to-4-line decoders/demultiplexers Schottky clamped for high performance
4. Typical propagation delay (3 levels of logic) DM74LS138 21 ns DM74LS139 21 ns
5. Typical power dissipation DM74LS138 32 mW DM74LS139 34 mW
3. Dasar Teori [kembali]
IC 74138 adalah sebuah aplikasi demultiplexer. Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banyak data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output ic ini cocok untuk pengguna mikrokontroler yang membutuhkan output.
Demultiplexer 74LS138 berfungsi untuk memilih salah satu dari 8 jalur dengan memberikan data BCD 3 bit pada jalur masukan A0 – A2. Demultiplexer 74LS138 memiliki 8 jalur keluaran Q0 – Q7, 3 jalur masukan A0 – A2 dan 3 jalur kontrol expansi E1 – E3.
- Diagram Blok IC 74
- Rangkaian Dalam IC 74138
- Tabel Kebenaran IC 74138
4. Langkah Percobaan [kembali]
- Siapkan komponen yang dibutuhkan
- Posisikan komponen sesuai dengan rangkaian
- Rangkai semua komponen dengan baik dan benar
- Tekan tombol play untuk menjalankan rangkaian

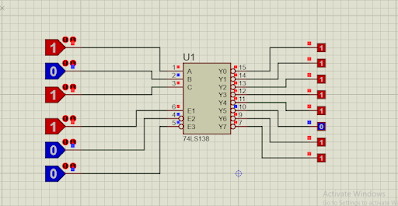

5. Gambar Rangkaian [kembali]
6. Prinsip Kerja [kembali]
Pada rangkaian diatas, menggunakan IC 74LS138 Encoder dengan 6 input dan 8 output. .Pada rangkaian diberi logic probe sebagai penanda untuk output dari IC tersebut. Ketika Input A diberi logika 1, input B berlogika 0, input C berlogika 1, Input E1 berlogika 1 dan input E2,E3 berlogika 0. Maka output ny yaitu hanya berlogika 0 pada Y5. Hal ini sesuai pada tabel kebenarannya.
